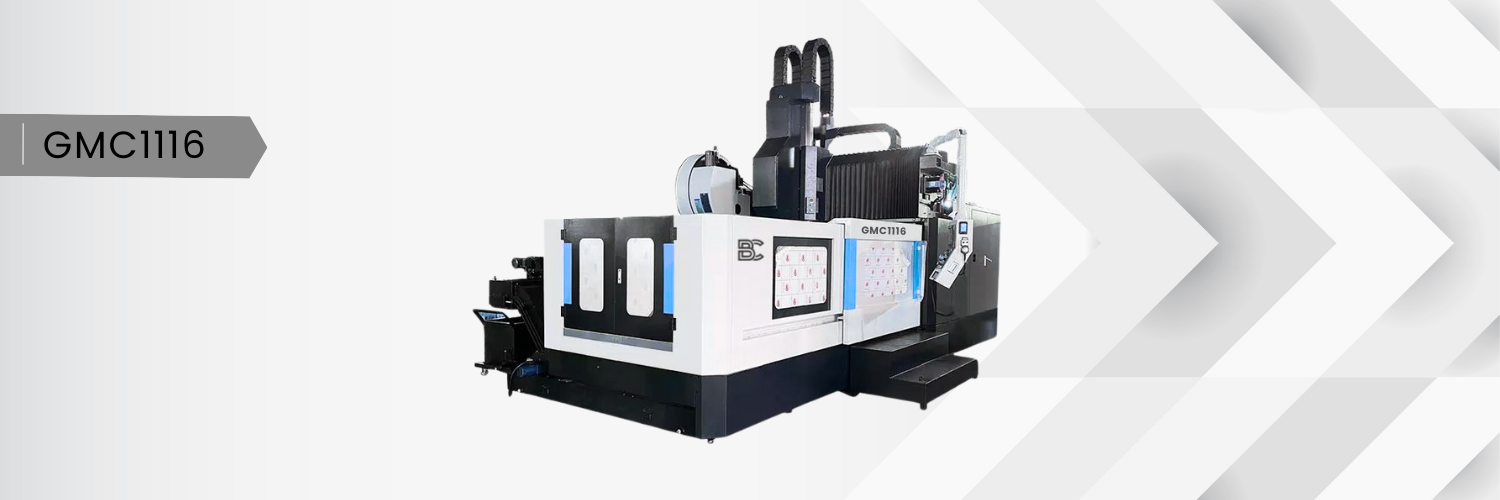

GMC1116
CNC Köprü Tipi İşleme Merkezi
| GMC1116 | |
| İŞ TABLASI | |
| İş Tablası Ölçüsü (UxG) | 1600x1000mm |
| T-Kanal Ölçüsü | 7-22x125mm |
| HAREKETLER | |
| X/Y/Z Eksen Hareketi | 1600/1100/600mm |
| İŞLEME ARALIĞI | |
| İş Mili Merkezinden Sütuna | 160-760mm |
| İş Mili Burnundan Tabla Yüzeyine | 1250mm |
| İŞ MİLİ | |
| İş Mili Koniği | BT50 |
| İş Mili Gücü | 15/18.5kw |
| Maksimum İş Mili Hızı | 7000rpm |
| İş Mili Torku | 143N.m |
| BESLEME | |
| Anlık Besleme Hızı | 20/20/12m/min |
| BALL SCREW | |
| X/Y/Z eksen ball screw | 6320/5012/5020 |
| X/Y/Z Kılavuz Yolu Tipi | X/Y:roller linear guideways, Z:box guideway |
| TAKIM MAGAZİNİ | |
| Takım Magazin Kapasitesi | 24 |
| Maksimum Takım Boyu | 350mm |
| Takım Değiştirme Süresi | 3s |
| HASSASİYET | |
| Pozisyonlama Hassasiyeti (X/Y/Z) | 0.03mm |
| Tekrar Pozisyonabilirlik Hassasiyeti (X/Y/Z) | 0.018mm |
| MAKİNA VERİLERİ | |
| Makina Ölçüleri (UxGxY) | 6000x4000x3900mm |
| MAKİNA AĞIRLIĞI | |
| İş Tablası Yük Kapasitesi | 3.5t |
| Makina Ağırlığı | 18t |
